CALIBRADOR PIE DE REY 0 VERNIER
El calibrador vernier es uno de los instrumentos mecánicos para medición lineal de exteriores, medición de interiores y de profundidades más ampliamente utilizados. Se creé que la escala vernier fue inventado por un portugués llamado Petrus Nonius. El calibrador vernier actual fue desarrollado después, en 1631 por Pierre Vernier.
El vernier o nonio que poseen los calibradores actuales permiten realizar fáciles lecturas hasta 0.05 o 0.02 mm y de 0.001" o 1/128" dependiendo del sistema de graduación a utilizar (métrico o inglés).
APLICACIONES
Las principales aplicaciones de un vernier estándar son comúnmente: medición de exteriores, de interiores, de profundidades y en algunos calibradores dependiendo del diseño medición de escalonamiento.
La exactitud de un calibrador vernier se debe principalmente a la exactitud de la graduación de sus escalas, el diseño de las guías del cursor, el paralelismo y perpendicularidad de sus palpadores, la mano de obra y la tecnología en su proceso de fabricación.
Normalmente los calibradores vernier tienen un acabado en cromo satinado el cual elimina los reflejos, se construyen en acero inoxidable con lo que se reduce la corrosión o bien en acero al carbono, la dureza de las superficies de los palpadores oscila entre 550 y 700 vickers dependiendo del material usado y de lo que establezcan las normas.

PARTES DE UN PIE DE REY
1. Mordazas para medidas externas
2. Orejetas para medidas internas
3. Aguja para medida de profundidades
4. Escala principal con divisiones en milímetros y centímetros
5. Escala secundaria con divisiones en pulgadas y fracciones de pulgada
6. Nonio para la lectura de las fracciones de milímetros en que esté dividido
7. Nonio para la lectura de las fracciones de pulgada en que eté dividido
8. Botón de deslizamiento y freno





En esta demostración, solo se esta usando la parte milimetrica de los nonios.Dar clic sobre la imagen para ver la animación. Observen bien la imagen.

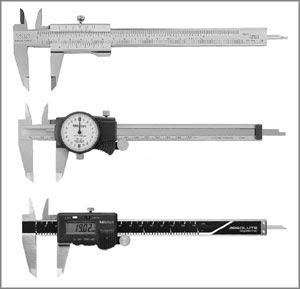

tipos de calibradores

CALIBRADOR PIE DE REY 6" -150MM 1/128"-0.05MM

CALIBRADOR PIE DE REY 8" -200MM 1/128"-0.05MM

CALIBRADOR PIE DE REY 12"-300MM 1/128"-0.05MM

CALIBRADOR PIE DE REY 20"-500MM 1/1000-0.02MM

CALIBRADOR PIE DE REY 24"-600MM 1/128"-0.05MM

CALIBRADOR PIE DE REY 40"-1000M 0.001"-0.05MM

CALIBRADOR PIE DE REY DE RELOJ WC 0-6" 0.001"

CALIBRADOR PIE DE REY DE RELOJ WC 0-8" 0.001"

CALIBRADOR PIE DE REY DE RELOJ 0-150 - 0.01MM

CALIBRADOR PIE DE REY DE RELOJ 0-200 - 0.01MM

CALIBRADOR RELOJ P/INTERIORES 50-160 - 0.01MM

CALIBRADOR PIE DE REY 6" -150MM 1/128"-0.05MM

CALIBRADOR PIE DE REY 6" -150MM 1/128"-1/1000

CALIBRADOR P/REY DIGITAL(75435-13) 6" - 150MM

CALIBRADOR P/REY DIGITAL(75435-15) 8" - 200MM

CALIBRADOR P/REY DIGITAL(75435-17)12" - 300MM
